Konfigurace alarmu JABLOTRON 100
Konfiguraci alarmu JABLOTRON provádí certifikovaný montážní partner.
Instalace ovládacích segmentů
Nainstalujte na přístupové moduly příslušný počet ovládacích segmentů JA-192E, případně lze použít venkovní sběrnicovou čtečku RFID JA-122E nebo JA-120E. Použití JA-122E je vhodné pouze pro záznam příchodu a odchodu, jelikož pro každý typ zaznamenávané události se musí použít samostatná čtečka JA-122E nebo JA-120E.
Pro příchod se používá pouze jeden segment, který je vhodné umístit na horní nebo spodní pozici a pod nebo nad příchodem budou další segmenty pro různé typy odchodů.

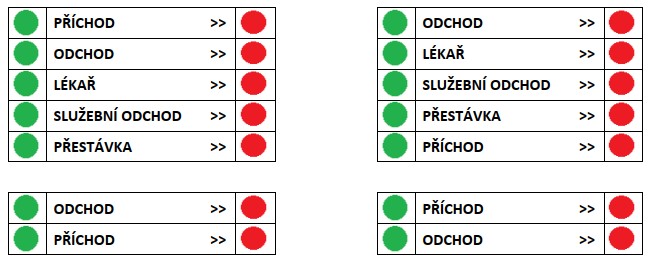

Příklady umístění segmentů pro záznam docházky.
Konfigurace PG výstupů
Pro ovládání docházkového systému se použijí kterékoliv volné PG. Parametry PG výstupů se nastaví dle níže uvedené tabulky. Pro funkci docházkového systému je potřeba mít nastaven minimálně PG výstup pro příchod a odchod. Další typy odchodů lze nastavit dle požadavků uživatele. Při použití více přístupových modulů je doporučeno nastavit PG výstupy zvlášť pro každý přístupový modul, např. "Příchod 1. patro" a "Příchod 2. patro".
| PG výstup | Parametr |
|---|---|
| Jméno PG | Jméno PG – pokud se ve jménu použijí znaky jako např. lomítko, je třeba při konfiguraci aplikace brát na zřetel, že MyJABLOTRON posílá znaky v UNICODE (více informací v kapitole 5.6 Nastavení PG výstupů aplikace) |
| Logika | Spínací |
| Funkce | Impulz |
| Čas | 2s (doporučená hodnota, možno změnit dle potřeby, jedná se o dobu, po kterou svítí červeně segment po úspěšné autorizaci) |
| Aktivace | Pokud je požadováno zaznamenání příchodu při odjištění sekce a odchodu při zajištění sekce, tak nastavit reakci na odjištění nebo zajištění (viz níže) |
| Blokování PG | Žádné |
| Reporty | Pro funkci programu nejsou potřeba |
| Záznam do paměti | Musí být zaškrtnuto, jinak by se informace nepřenášely do cloudu MyJABLOTRON |

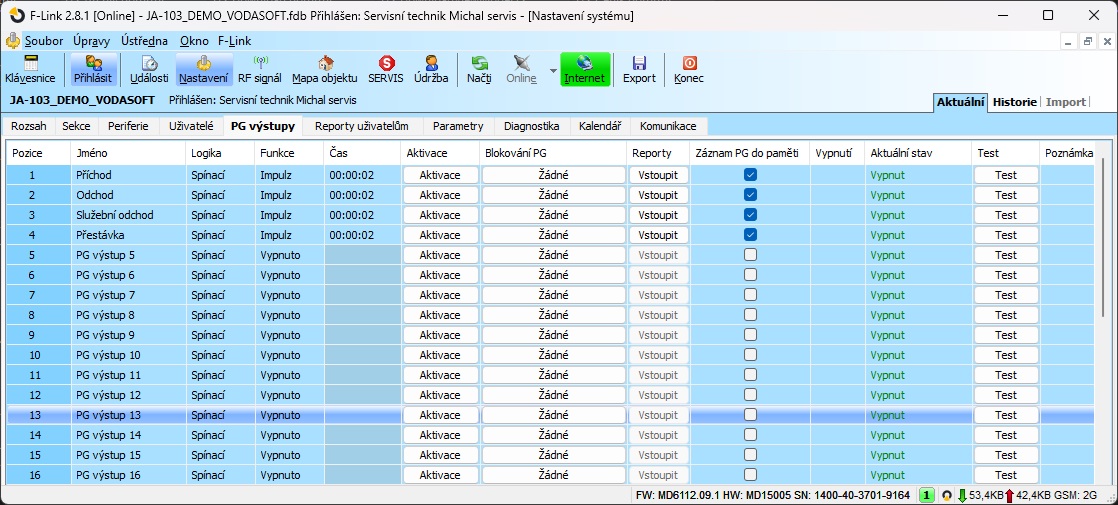

Příklad nastavení PG výstupů v aplikaci F-Link

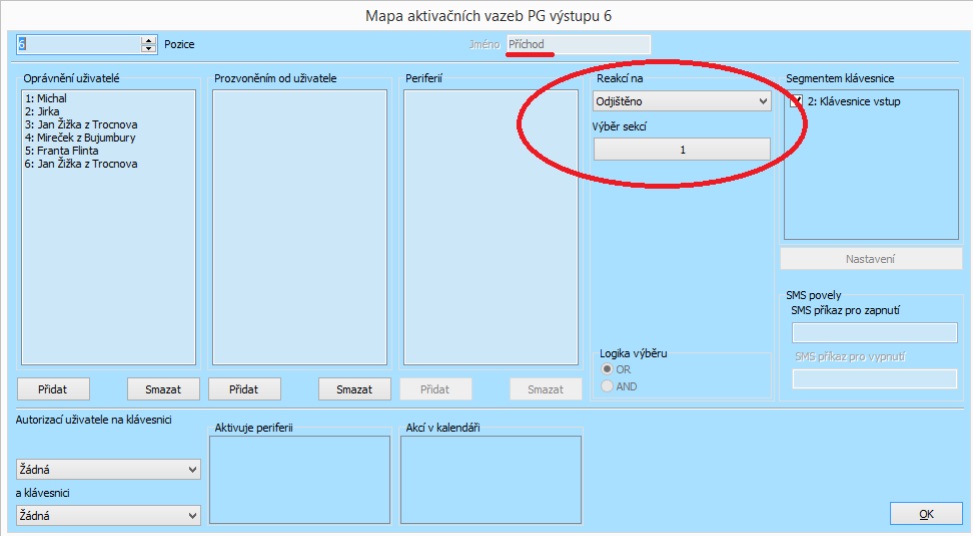

Nastavení indikace příchodu nebo odchodu při zajištění nebo odjištění objektu
Volitelně lze zaznamenat příchod u prvního zaměstnance s odjištěním objektu (sekce) a odchod při zajištění objektu (sekce).
Příchod a odchod je v tomto případě do docházkového systému zaznamenán na základě notifikačního e- mailu o zajištění nebo odjištění sekce.
Následující popis nastavení zajistí rozsvícení PG pro příchod nebo odchod, aby uživatel byl opticky informován, že došlo k zaznamenání příchodu nebo odchodu.
Nastavení segmentů na přístupovém modulu

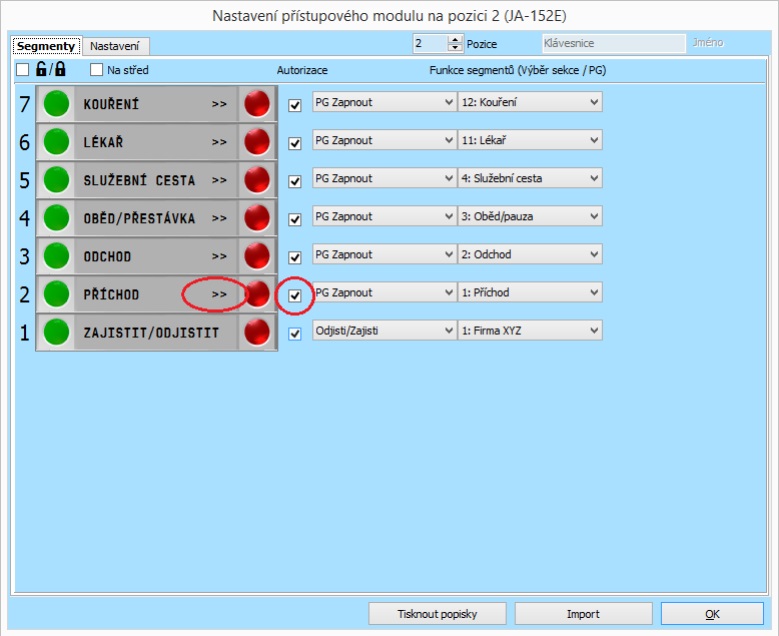

Příklad nastavení ovládacích segmentů JA-192E na přístupovém modulu JA-152E
Pozor, výchozí nastavení pro 'PG Zapnout' je bez autorizace. Je nutné mít autorizaci zapnutou.
Nastavení uživatelů
Uživatelé (zaměstnnaci) se zadávají v aplikaci F-Link nebo JA-100-Link.
Pro bezproblémový provoz aplikace je třeba dodržet níže uvedená doporučení.
- nepoužívat duplicitní jména uživatelů
- ve jménech uživatelů nepoužívat stejné výrazy jako jsou použity pro názvy PG
- je doporučeno používat RFID čipy místo číselných uživatelských kódů
- nedoporučujeme používat obecné názvy jako např. čip 1, čip 2, brigádník atd.
- uživatelé musí mít nastaveno právo pro ovládání PG výstupů vyhrazených pro docházkový systém
Po zadání uživatelů je doporučeno vyexportovat jejich seznam do CSV (Text oddělený čárkami) v menu Soubor -> Export v aplikaci F-Link nebo JA-100-Link pro následný import po nainstalování docházkového systému.
